一．產品簡介
YNE-ML-S 不定位測漏控制器是一款操作簡單、性價比極高的液體泄漏檢測設備，能通過面板上的撥碼開關選擇不同的感應靈敏度，以適應不同檢測環境和等級要求。控制器輸出的繼電器觸點信號，可與各種監控系統相整合，實現遠程監控。
二．適用范圍
YNE-ML-S適應于IDC機房、數據中心、圖書館、博物館、倉庫等等。
三．功能特點
四.技術參數
五．產品尺寸
（單位：mm，誤差±0.5mm）

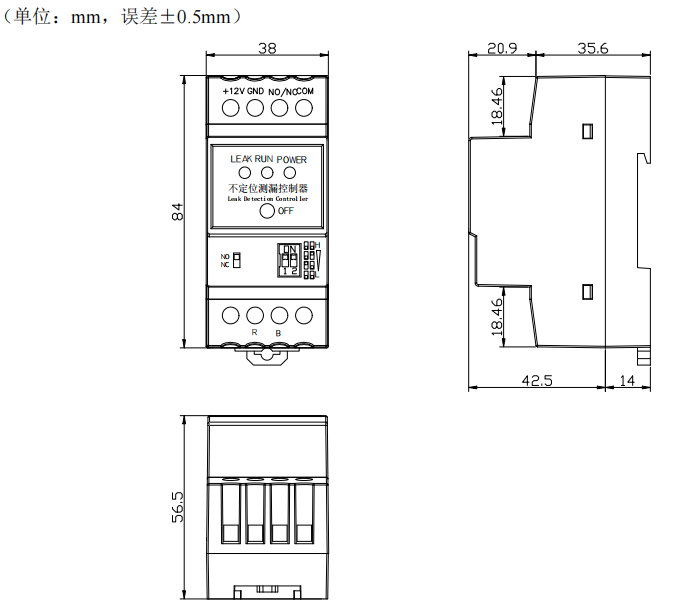

圖1尺寸圖
六．按鈕與指示燈說明
圖2 按鍵與指示燈說明圖 圖3 靈敏度檔位按鍵調節示意圖
七．系統拓撲圖
控制器與泄漏感應線連接，當檢測到液體泄漏時，通過開關量采集模塊上傳泄漏數據至監控平臺，實現實時集中監控。控制器輸出的開關量信號可用來控制外圍設備如聲光報警器、電話撥號器、短信模塊、開關量采集模塊等。

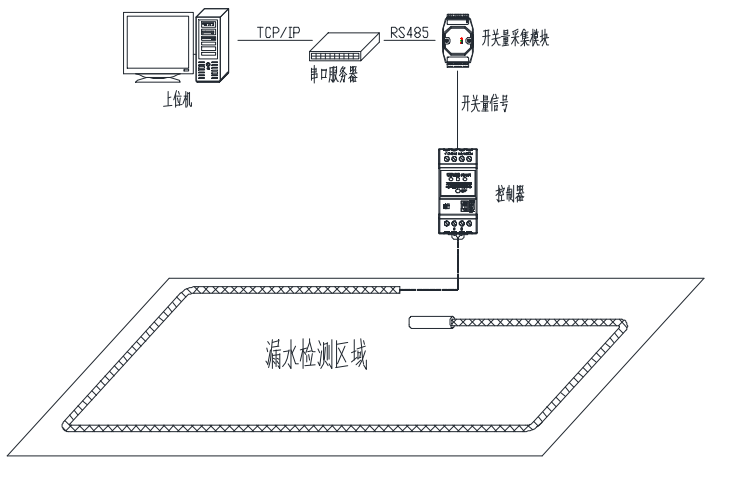

圖4系統拓撲圖
八．安裝說明
請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，安裝位置應避免高溫高濕、振動、腐蝕性氣體環境及其他電子雜訊干擾源等。控制器扣裝于標準的DIN35mm導軌上。

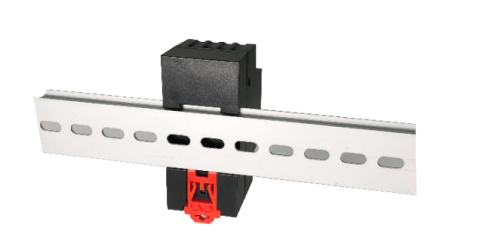

圖5安裝示意圖
九．接線說明
不定位測漏檢測系統由控制器、引出線、感應線及相關配件構成。
圖6系統接線圖
十．調試說明
控制器所有接線步驟完成后，即可按如下指導進行調試工作：
- 給控制器上電，POWER燈常亮，否則電源或控制器故障；RUN燈一秒周期性閃爍，否則控制器異常；
- 取少量的自來水（非凈化處理水），將感應線浸沒于水中，一秒鐘后，繼電器動作，LEAK指示燈亮紅色，蜂鳴器響，按下OFF按鈕可消音。擦干線纜上的水后，繼電器復位，LEAK指示燈滅；
- 控制器設置有一個靈敏度調節撥碼開關，可適應不同環境下的漏液檢測，1至4檔檢測靈敏度依次增強，出廠默認為第4檔。各檔位所對應的控制器感應靈敏度如下表：
一．產品簡介
YNE-ML-S 不定位測漏控制器是一款操作簡單、性價比極高的液體泄漏檢測設備，能通過面板上的撥碼開關選擇不同的感應靈敏度，以適應不同檢測環境和等級要求。控制器輸出的繼電器觸點信號，可與各種監控系統相整合，實現遠程監控。
二．適用范圍
YNE-ML-S適應于IDC機房、數據中心、圖書館、博物館、倉庫等等。
三．功能特點

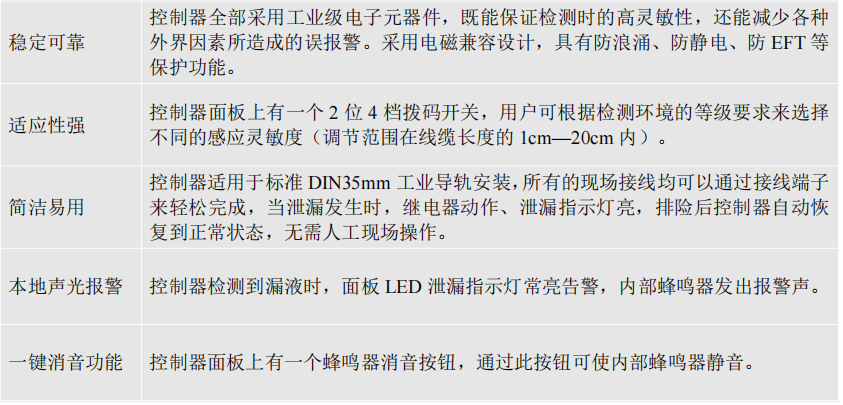

穩定可靠 | 控制器全部采用工業級電子元器件，既能保證檢測時的高靈敏性，還能減少各種外界因素所造成的誤報警。采用電磁兼容設計，具有防浪涌、防靜電、防EFT等保護功能。 |
適應性強 | 控制器面板上有一個2位4檔撥碼開關，用戶可根據檢測環境的等級要求來選擇不同的感應靈敏度（調節范圍在線纜長度的1cm—20cm內）。 |
簡潔易用 | 控制器適用于標準DIN35mm工業導軌安裝，所有的現場接線均可以通過接線端子來輕松完成，當泄漏發生時，繼電器動作、泄漏指示燈亮，排險后控制器自動恢復到正常狀態，無需人工現場操作。 |
本地聲光報警 | 控制器檢測到漏液時，面板LED泄漏指示燈常亮告警，內部蜂鳴器發出報警聲。 |
一鍵消音功能 | 控制器面板上有一個蜂鳴器消音按鈕，通過此按鈕可使內部蜂鳴器靜音。 |
四．技術參數

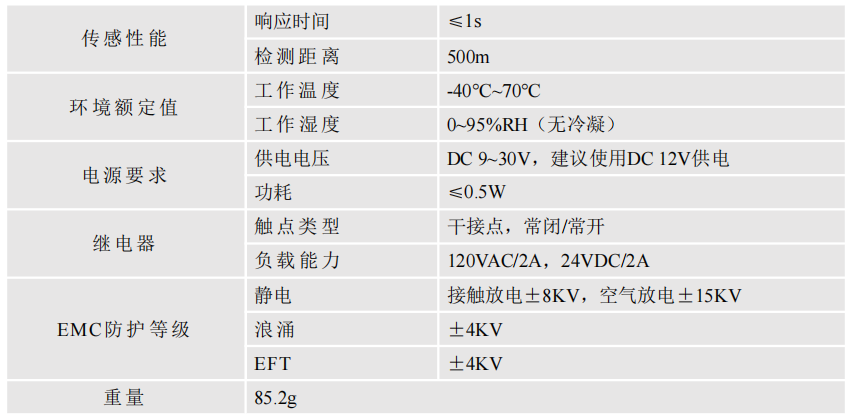

傳感性能 | 響應時間 | ≤1s |
檢測距離 | 500m |
環境額定值 | 工作溫度 | -40℃~70℃ |
工作濕度 | 0~95%RH（無冷凝） |
電源要求 | 供電電壓 | DC 9~30V，建議使用DC 12V供電 |
功耗 | ≤0.5W |
繼電器 | 觸點類型 | 干接點，常閉/常開 |
負載能力 | 120VAC/2A，24VDC/2A |
EMC防護等級 | 靜電 | 接觸放電±8KV，空氣放電±15KV |
浪涌 | ±4KV |
EFT | ±4KV |
重量 | 85.2g |
五．產品尺寸
（單位：mm，誤差±0.5mm）
圖1尺寸圖
六．按鈕與指示燈說明
圖2 按鍵與指示燈說明圖 圖3 靈敏度檔位按鍵調節示意圖
七．系統拓撲圖
控制器與泄漏感應線連接，當檢測到液體泄漏時，通過開關量采集模塊上傳泄漏數據至監控平臺，實現實時集中監控。控制器輸出的開關量信號可用來控制外圍設備如聲光報警器、電話撥號器、短信模塊、開關量采集模塊等。
圖4系統拓撲圖
八．安裝說明
請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，安裝位置應避免高溫高濕、振動、腐蝕性氣體環境及其他電子雜訊干擾源等。控制器扣裝于標準的DIN35mm導軌上。

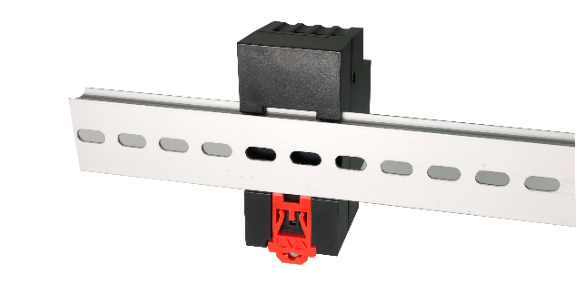

圖5安裝示意圖
九．接線說明
不定位測漏檢測系統由控制器、引出線、感應線及相關配件構成。

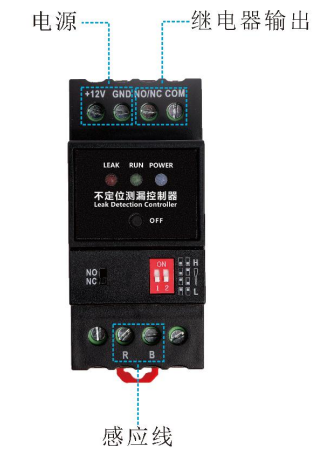

圖6系統接線圖
感應線 | 將感應線的引出線紅、黑芯線分別接入控制器接線端子R、B處，再將感應線敷設到需要檢測的區域。 |
繼電器輸出 | 輸出常開/常閉觸點信號既可接入監控系統，也可用于控制報警設備輸出報警信號，當需要控制大電流設備時，務必增加二次繼電器以拓展觸點負載能力，否則可能燒壞控制器。 |
電源 | 按端子標識接入DC 9~30V電源（建議使用DC 12V電源），電壓過低不能正常工作、過高會燒壞控制器。 |
十．調試說明
控制器所有接線步驟完成后，即可按如下指導進行調試工作：
- 給控制器上電，POWER燈常亮，否則電源或控制器故障；RUN燈一秒周期性閃爍，否則控制器異常；
- 取少量的自來水（非凈化處理水），將感應線浸沒于水中，一秒鐘后，繼電器動作，LEAK指示燈亮紅色，蜂鳴器響，按下OFF按鈕可消音。擦干線纜上的水后，繼電器復位，LEAK指示燈滅；
- 控制器設置有一個靈敏度調節撥碼開關，可適應不同環境下的漏液檢測，1至4檔檢測靈敏度依次增強，出廠默認為第4檔。各檔位所對應的控制器感應靈敏度如下表：
自來水條件下 |
1 檔 | 浸水報警長度>20cm | 參考阻值60KΩ |
2 檔 | 浸水報警長度>6cm | 參考阻值100KΩ |
|
